Code3 Gold
Un
completo sistema per la decodifica dei segnali digitali
trasmessi via radio in HF - VHF - UHF
Software per DOS, Windows 95 e Windows 98 -
ultima release last v 1.61
Ecco a voi l'ultima novità di
HOKA nel settore Decoder per segnali VHF-UHF e HF
Code3 Gold, impiega le soluzioni più innovative per la decodifica e il
trattamento del segnale via DSP Software derivate dalla versione
professionale CODE3O-A, e le tecnologie più avanzate, come il montaggio
superficiale miniaturizzato SMD per la realizzazione dell'interfaccia
Hardware. Prestazioni formidabili, dimensioni minime, versatilità sono
le carte vincenti di Code3 Gold.
Prestazioni formidabili
Chiunque abbia avuto modo di provare CODE3O è restato sbalordito
dalle eccezionali prestazioni offerte da questo piccolo Hardware. La
tecnica impiegata in Code3 Gold, è la stessa utilizzata in Code30 che
potremmo senza dubbio definire come "l'uovo di Colombo". Infatti HOKA
Elecrtronics è l'unica casa produttrice di decoder che ha pensato di
"riversare" il Software DSP in Software per PC compatibile. Questo rende
più semplice l'interazione tra i filtri DSP e il Software disegnato per
l'acquisizione e la decodifica dei segnali, permettendo così in
qualsiasi momento e in tempo reale qualsiasi tipo di modifica sui vari
parametri senza la necessità di interrompere le operazioni in corso.
La parte hardware di Code3 Gold realizzata con le più recenti tecniche
SMD, ha solo il compito di convertire il segnale da analogico a
digitale, mentre le funzioni di elaborazione vere e proprie, dal Roofing
Filter all'FSK Detector per arrivare al Post Detenction Filter, sono
svolte interamente dal PC, ed il tutto ottimizzato per ogni velocità e
larghezza di banda. Questo a tutto vantaggio del vostro ricevitore, che
non avrà bisogno di costosi e sofisticati filtri stretti per l'RTTY;
risultati ottimi si possono ottenere con ricevitori muniti del solo
filtro SSB per l'ascolto dei segnali in HF, e dei filtri standard AM e
FM per i segnali in UHF/VHF.
In generale
Una piccolissima interfaccia

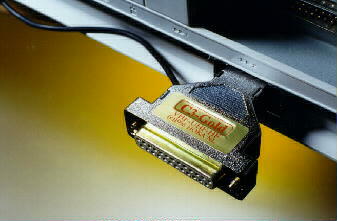

La parte Hardware di Code3 Gold è racchiusa nello spazio di un
adattatore seriale 9 - 25 pin. Realizzata con particolare cura nella
schermatura contro disturbi RFI/EMI,

Il demodulatore AD Micro LF5 |
l'interfaccia dispone sia della
connessione per porta seriale sia a 9 che a 25 pin, mentre l'ingresso
del segnale audio avviene per mezzo di un normale Plug RCA.
L'interfaccia Hardware di Code3 Gold può essere collegata da COM 1 a COM
4.
|
Non necessita di alimentazione
Basta pochissima energia per far funzionare Code3 Gold, e viene
prelevata direttamente dalla porta seriale a cui è collegata
l'interfaccia. In questo modo è possibile sfruttare al meglio Code3 Gold
anche utilizzando computer portatili.
Software senza protezione !
Avete letto bene! Software senza protezione! Per la prima volta HOKA
Electronics può fornire il programma Code3 Gold senza protezione contro
la copia illegale. Poterete così installare Code3 Gold senza nessuna
limitazione su qualsiasi PC voi desiderate. Infatti ora è l'interfaccia
a contenere una speciale parte Hardware che garantisce la sicurezza al
prodotto, lasciando così a voi maggior libertà d'impiego.
Analisi e identificazione automatica per i sistemi HF

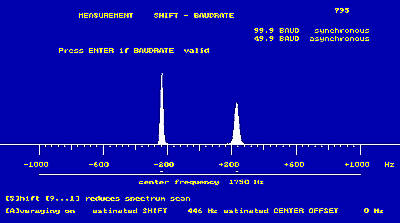

Basta premere solo un tasto [F1] e Code3 Gold inizia la procedura di
misura e identificazione del segnale in esame. Appare subito
l'analizzatore di spettro che consente di sintonizzare esattamente il
segnale e misurarne shift e velocità Baud.

Shif Speed Measurement
Ed ora è sufficiente premere [ENTER] e a
tutto il resto pensa Code3 Gold. Se il sistema identificato è
disponibile nella vostra versione, Code3 Gold passerà direttamente al
modulo di decodifica idoneo riportando anche i valori di velocità e
shift misurati precedentemente. Nel caso il sistema da voi preso in
esame non fosse disponibile nella vostra versione di Code3 Gold verrà
comunque indicato di che sistema si tratta.

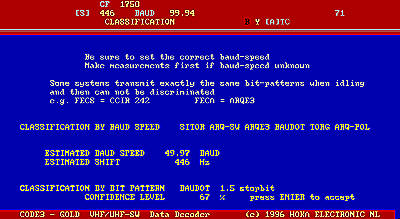

Auto-Classification
I seguenti sistemi sono riconosciuti
attraverso l'analisi dell'ordine dei bit e della velocità Baud: SITOR A
in 'ISS', SITOR A in 'IRS', SITOR B FEC, CCIR 242 a 2 Ch. (ARQ-M2-242),
CCIR 242 a 4 Ch. (ARQ-M4-242), CCIR 342 a 1 Ch. (ARQ- E3), CCIR 342 a 2
Ch.(ARQ-M2), CCIR 342 a 4 Ch. (ARQ-M4), ARQ-E, ARQ-E3, FEC-A, FEC-S,
ARQ6-70, ARQ6-90, ARQ6-98, POL-ARQ, SWED-ARQ, TOR-G 10, TOR-G 11,
ARQ-S-4, ARQ-S-5, ARQ-S-6, BAUDOT con 1, 1.5 o 2 bit di Stop.
Per i seguenti modi la classificazione avviene mediante il
riconoscimento della velocità Baud: COQUELET MK1, PICCOLO MK6, Crowd 36,
81-81, SOVIET 84, ROU-FEC, NATO 75, AUTOSPEC, ARTRAC, ARS-GUARD e RS-ARQ.
Che cosa non può fare Code3 Gold
Accanto al gran numero di sistemi decodificabili con Code3 Gold, ve
ne sono ovviamente diversi progettati in modo che anche dopo una
corretta decodifica non siano comunque leggibili senza una appropriata
"chiave di lettura". Se volete condurre sofisticate analisi sui segnali
digitali, e disporre di un maggior numero di demodulatori è comunque
necessario passare alle versioni professionali come ad esempio CODE3
GOLD Professional e CODE3O.
I requisiti del computer
Un qualsiasi PC IBM o Compatibile con processore 386 DX 40 MHz o
superiore può far funzionare egregiamente Code3 Gold anche se le
migliori prestazioni si ottengono con processori dal 486 a salire.
Code3 Gold "gira" su PC con sistema operativo MS DOS dalla versione 3.2
in poi, almeno 600 kByte di memoria libera, una porta seriale da COM 1 a
COM 4, poco meno di 2 MByte di spazio nell'Hard Disk, scheda grafica VGA
standard o Super VGA. Ora CODE3 GOLD, sia in versione Basic che
Standard, è compatibile con Windows 95 .
In FAX e SSTV, i migliori risultati, fino a 256 livelli di grigio, si
ottengono con schede Super VGA 1024 x 768 con chip Tseng ET4000.
DOS
Configurazione minima
CPU 386DX 40MHz, 1MB RAM, VGA Standard,2 MB di spazio libero sul
vostro Hard Disk, MSDOS v3.2. Il demodulatore Micro LF5 può essere
connesso a qualsiasi porta seriale standard da COM 1 a COM 4, sia con
UART 8250 (lenta) che con UART 16550 (veloce).
Configurazione consigliata
CPU 486 DX2 66 MHz, 1MB RAM, VGA ET 4000, 2 MB di spazio libero sul
vostro Hard Disk, MSDOS v3.2. Il demodulatore Micro LF5 può essere
connesso a qualsiasi porta seriale standard da COM 1 a COM 4, sia con
UART 8250 (lenta) che con UART 16550 (veloce).
Windows 3.1x
Configuarzione Minima
CPU 486 DX2 66 MHz, 4MB RAM, VGA Standard, 2 MB di spazio libero sul
vostro Hard Disk. Il demodulatore Micro LF5 può essere connesso a
qualsiasi porta seriale standard da COM 1 a COM 4, con UART 16550
(veloce).
Configurazione consigliata
CPU Pentium 100 MHz, 8MB RAM, VGA ET 4000, 2 MB di spazio libero sul
vostro Hard Disk. Il demodulatore Micro LF5 può essere connesso a
qualsiasi porta seriale standard da COM 1 a COM 4, con UART 16550
(veloce).
Windows 95 (prima versione)
NON consigliato
Si possono incontrare problemi con la gestione della porta seriale.
A chi utilizza questa versione di Windows 95 consigliamo di utilizzare
Code3 Gold direttamente in DOS, attivando le funzioni di multi boot o
semplicemente pigiando [F8] nel momento in cui appare la scritta Avvio
di Windows 95 in corso ....
Windows 95 (OSR2 e versioni OEM)
Configurazione minima
CPU Pentium 133 MHz, 8MB VGA Standard, 2 MB di spazio libero sul
vostro Hard Disk. Il demodulatore Micro LF5 può essere connesso a
qualsiasi porta seriale standard da COM 1 a COM 4, con UART 16550
(veloce).
Configuarzione consigliata
CPU Pentium 200 MHz, 8MB RAM, VGA ET 4000, 2 MB di spazio libero sul
vostro Hard Disk. Il demodulatore Micro LF5 può essere connesso a
qualsiasi porta seriale standard da COM 1 a COM 4, con UART 16550
(veloce).
Windows 98
Configuarzione minima
CPU Pentium 233 MHz, 8MB RAM, VGA Standard, 2 MB di spazio libero
sul vostro Hard Disk. Il demodulatore Micro LF5 può essere connesso a
qualsiasi porta seriale standard da COM 1 a COM 4, con UART 16550
(veloce).
Configuarzione consigliata
Pentium II, 32MB RAM, VGA ET 4000, 2 MB di spazio libero sul vostro
Hard Disk. Il demodulatore Micro LF5 può essere connesso a qualsiasi
porta seriale standard da COM 1 a COM 4, con UART 16550 (veloce).
Windows NT 3.51 / NT 4.0
Nella versione attuale, Code3 Gold NON funziona in Windows NT
Windows 2000
Configuarzione minima
In questo caso la configurazione minima non è importante, poiché un
PC dove sia installato il sistema operativo Windows 2000 ha
necessariamente capacità molto elevate, sicuramente più elevate di
quanto sia necessario per far funzionare Code3 Gold. Fai click qui per
vedere un'esempio di funzionamento di Code3 Gold in ambiente Windows
2000 e leggere alcune note relative all'installazione.
Windows Me
Configuarzione minima
In questo caso la configurazione minima non è importante, poiché un
PC dove sia installato il sistema operativo Windows Me ha
necessariamente capacità molto elevate, sicuramente più elevate di
quanto sia necessario per far funzionare Code3 Gold. Fai click qui per
vedere un'esempio di funzionamento di Code3 Gold in ambiente Windows Me
e leggere alcune note relative all'installazione.
Windows XP
Configuarzione minima
In questo caso la configurazione minima non è importante, poiché un
PC dove sia installato il sistema operativo Windows XP ha
necessariamente capacità molto elevate, sicuramente più elevate di
quanto sia necessario per far funzionare Code3 Gold. Fai click qui per
vedere un'esempio di funzionamento di Code3 Gold in ambiente Windows e
leggere alcune note relative all'installazione.
Precisazioni
Porta seriale
Per porta seriale standard si intende una porta RS232 con UART 8250
(lenta) o UART 16650 (veloce) che utilizzi Address e IRQ standard. Porta
Porta
Address
IRQ |
COM 1
03F8H
IRQ 4 |
COM 2
02F8H
IRQ 3 |
COM 3
03E8H
IRQ 4 |
COM 4
02E8H
IRQ 3 |
Scheda Video
L'impiego di una scheda video con chip ET 4000 in unione ad un
monitor SVGA consente di ottenere i migliori risultati nella ricezione
delle carte FAX e di poter ricevere le immagini in SSTV.
Sistemi HF VHF UHF disponibili nella versione Basic
Sistemi HF
- Baudot sistema start-stop
asincrono alfabeto ITA2
- ASCII sistema start-stop asincrono
alfabeto ITA5 con selezione della parità
- Morse CW Morse alfabeto morse
standard
- Sitor A Sitor B Sitor A/B con
riconoscimento automatico Modo A e B
- Pactor sistema ARQ Simplex
varianti 1-5 HAM ICRC UN Mil
- Packet Radio AX 25 HF 300 Baud e
VHF/UHF 1200 Baud alfabeto ITA5
- Hellschreiber sistema amatoriale
sincrono - asincrono
- Facsimile AM/FM carte del tempo in
HF e Satelliti Polari e Meteosat in VHF
- SSTV Martin mode Slow Scan
TeleVision sistema Martin 1
- ACARS VHF Aircraft Communications
Addressing and Reporting System
- Annex 10 sistema Selcall
Aeronautici in HF
- GMDSS (DSC) Global Marittime
Distress Safety System sistema FEC CCIR 476
- Baudot (wx decoder) sistema
start-stop asincrono alfabeto ITA2 con decodificare meteo SYNOP AAXX
e BBXX
Sistemi VHF / UHF
- Pocsag sistema Pager 512 1200 2400
Baud (Teledrin)
- DTMF Decoder composizione numerica
multifrequenza
- BOS-FMS sistema a 1200 Baud
utilizzato in V/UHF
- ATIS sistema a 1200 Baud
utilizzato nelle comunicazioni fluviali
- ERMES nuovo sistema Pager
utilizzato in VHF
- ZVEI 2 sistema selcall a 5 toni
utilizzato in V/UHF (anche in Italia)
- CTCSS sistema sub-toni
Alfabeti disponibili
- International ITA 2
- US MIL
- National Scandinavian
- GREEK 3 Shift
- M19 Cyrillic
- M19 Latin
- M2 3 Shift Cyrillic
- M2 3 Shift Latin
- Amateur Upper/Lower
ACARS
Si tratta di un sistema di trasmissione dati a 2400 Baud sviluppato
da diverso tempo, ma solo in questi ultimi anni si è diffuso in larga
scala tra le varie compagnie aeree. L'introduzione di questo sistema
consentirà di ridurre fino a far scomparire le comunicazioni in voce tra
il controllo del traffico aereo e i piloti aumentando così la sicurezza
è la velocità delle comunicazioni, che saranno mantenute esclusivamente
tra il computer dell'aereo e il computer del centro di controllo. Con
Code3 Gold è possibile vedere tutti i messaggi inviati e ricevuti tra
aereo e terra. Questi spaziano dalle informazioni meteorologiche, alla
posizione del velivolo, dall'altitudine, ai livelli di carburante e
pressione dell'olio, alle richieste dei passeggeri, e tanto altro
ancora.
POCSAG
Sicuramente il più diffuso e popolare sistema paging in tutta
Europa. Code3 Gold consente di vedere qualsiasi tipo di messaggio
inviato ai "BIP" (Teledrin) sia di tipo numerico che alfanumerico.
DTMF
Chiunque componendo il numero da un moderno telefono in multi
frequenza ha sicuramente sentito questo sistema. Viene impiegato in VHF
per l'accesso a caselle vocali, sistemi di telecontrollo via radio, e
composizione telefonica.
PACKET
Sistema usato prevalentemente dai radioamatori per lo scambio di
dati via computer. Largamente diffuso in VHF e UHF con velocità di 1200
Baud, e in HF con velocità di 300 Baud.
BAUDOT
Sicuramente il più diffuso sistema di trasmissione digitale via
radio. Viene utilizzato in tutto il mondo da agenzia di stampa, stazioni
marittime, stazioni militari, servizi diplomatici, radioamatori,
stazioni meteorologiche. e tante altre ancora.
ASCII
Prevalentemente usato dai radioamatori e da diverse stazioni
diplomatiche.
SITOR
Sistema utilizzato dalle navi per inviare a terra telegrammi e telex
in HF (Sitor-A ARQ-625A e Sitor-B FEC 625 B). Viene utilizzato anche
dalle stazioni costiere per l'invio di informazioni per la sicurezza e
l'assistenza alla navigazione. Molto diffuso anche tra le stazioni
diplomatiche e servizi utility in generale (prevalentemente Sitor A). Da
non dimenticare il sistema Navtex (Sitor-B) attivo a 518 kHz.
PACTOR
Sistema a 100/200 Baud simile al Packet, utilizzato dai radioamatori
e dalla Croce Rossa Internazionale ICRC e dalle Nazioni Unite UN.
FAX
Utilizzato in prevalenza dalle stazioni meteorologiche in HF per
inviare carte del tempo e immagini da satellite. In VHF viene utilizzato
dai satelliti polari (APT) e geostazionari (Meteosat) sempre per l'invio
a terra di immagini di carattere meteorologico. Code3 Gold consente di
decodificare anche i sistemi in AM con tono a 2400 Hz.
SSTV
Slow Scan TeleVision. Esclusivamente utilizzato dai radioamatori,
questo sistema consente di ricevere immagini inviate via radio. Code3
Gold decodifica il sistema MARTIN 1 a colori, ma per questo è necessario
utilizzare una scheda video VGA basata sul cipset Tseng ET4000.
Decodifica Meteo Synop
Sono moltissime le stazioni meteorologiche che inviano continuamente
24 ore su 24 informazioni sul tempo aggiornate ogni 3 - 6 ore. Con CODE3
Gold è possibile la decodifica in diretta e in Italiano anche di queste
interessanti trasmissioni. Code3 Gold consente di decodificare i
bollettini Synop nei formati AAXX e BBXX. |
 |
Sistemi HF VHF UHF disponibili nella versione Standard
Se siete veri appassionati della ricerca di stazioni RTTY in HF
sicuramente il vostro decoder è Code3 Gold Standard. A differenza della
versione Basic sarete in grado di ricevere praticamente qualsiasi
sistema decodificabile trasmesso in HF, come ad esempio stazioni
diplomatiche, militari, polizia, stazione meteorologiche e tantissime
altre stazioni con sistemi particolari come i sofisticatissimi MFSK.
Sistemi HF
- Baudot sistema start-stop
asincrono alfabeto ITA2
- ASCII sistema start-stop asincrono
alfabeto ITA5, 45 - 600 Baud, selezione della parità
- Morse CW Morse alfabeto morse
standard
- Sitor Auto A/B Sitor con
riconoscimento automatico Modo A e Modo B
- Pactor sistema ARQ Simplex
varianti HAM, ICRC, UN, IFRC, Mode [5]
- Packet Radio AX 25 HF 300 Baud e
VHF/UHF 1200 Baud alfabeto ITA5
- Hellscreiber sistema amatoriale
sincrono - asincrono
- Facsimile AM/FM carte del tempo in
HF e Satelliti Polari e Meteosat in VHF
- SSTV Martin mode Slow Scan
TeleVision sistema Martin 1
- Annex 10 sistema Selcall
Aeronautici in HF
- AUTOSPEC sistema FEC 68.5 Baud e
137 Baud alfabeto Bauer
- SPREAD 11, 21, 51
- ARQ 6 70 CCIR 476 Variant sistema
ARQ Simplex alfabeto ITA3
- ARQ 6 90 / ARQ 6 98 CCIR 476
Variant sistema ARQ Simplex alfabeto CCIR 476
- ARQ E sistema Duplex a singolo
canale alfabeto ITA2 con parità
- ARQ N sistema Duplex a singolo
canale alfabeto ITA2 senza parità
- ARQ E3 CCIR 519 sistema Duplex a
singolo canale alfabeto ITA3
- ARQ S / ARQ 1000 S sistema Simplex
ARQ alfabeto ITA3
- ARQ SWE sistema Simplex ARQ con
3922 caratteri alfabeto CCIR476
- ARQ POL sistema Duplex a singolo
canale alfabeto CCIR 476
- DUP ARQ Artrac sistema Semi-Duplex
ARQ alfabeto ITA2
- ARQ CCIR 625 A sistema ARQ CCIR
476-4 Modo A alfabeto CCIR 476
- HC ARQ sistema Simplex ARQ
alfabeto ITA2
- TOR G10/11 sistema Duplex alfabeto
ITA2 con bit aggiuntivi
- GTOR sistema basato su GOLAY con
correzione d'errore tipo FEC
- GMDSS (DSC) Global Marittime
Distress Safety System sistema FEC CCIR 476
- Baudot (wx decoder) sistema
start-stop asincrono alfabeto ITA2
con decodificatore meteo SYNOP AAXX e BBXX
- Baudot F7B 2ch sistema start-stop
asincrono alfabeto ITA2 F7b a due canali
- TWINPLEX sistema Simplex ARQ F7b1
- F7b6 alfabeto CCIR 476
- FEC CCIR 625 B sistema FEC CCIR
476-4 Modo B alfabeto CCIR 476
- FEC A / FEC 100 sistema FEC
Broadcast alfabeto ITA2 con parità
- FEC S / FEC 1000 S sistema FEC
alfabeto ITA3
- HNG FEC sistema FEC Ungherese
alfabeto ITA2 con 10 bit aggiuntivi
- ROU FEC sistema FEC Rumeno
alfabeto a 16 bit (con inversione dei bit)
- PICCOLO MK VI sistema Inglese MFSK
a 6 toni alfabeto ITA2
- COQUELET 8 sistema Francese
sincrono MFSK a 8 toni alfabeto ITA2
- COQUELET 13 sistema Francese
asincrono MFSK a 13 toni alfabeto ITA5
- TDM ARQ 342 sistema Duplex TDM 342
alfabeto ITA3 a 1 canale, 2 canali, 4 canali
- TDM ARQ 242 sistema Duplex TDM 242
alfabeto ITA3 a 1 canale, 2 canali, 4 canali
- DCF 77 decodifica il famoso
segnale campione di Tempo e Frequenza a 77.5 kHz
Sistemi VHF / UHF
- ACARS VHF Aircraft Communications
Addressing and Reporting System
- Pocsag sistema Pager 512 1200 2400
Baud (Teledrin)
- DTMF Decoder composizione numerica
multifrequenza
- BOS-FMS sistema a 1200 Baud
utilizzato in V/UHF
- ATIS sistema a 1200 Baud
utilizzato nelle comunicazioni fluviali
- ERMES nuovo sistema Pager
utilizzato in VHF
- ZVEI 2 sistema selcall a 5 toni
utilizzato in V/UHF (anche in Italia)
- CTCSS sistema sub-toni
- FLEX sistema Pager
Alfabeti disponibili
- International ITA 2
- US MIL
- National Scandinavian
- GREEK 3 Shift
- M19 Cyrillic
- M19 Latin
- M2 3 Shift Cyrillic
- M2 3 Shift Latin
- Amateur Upper/Lower
Solo per utenti professionali sono
disponibili ulteriori sistemi di decodifica e tools di analisi, inoltre
è possibile sviluppare su richiesta sistemi di decodifica, tools di
analisi e personalizzazioni su specifiche del cliente.
Per ogni sistema di ricezione e di misura è disponibile un completo Help
in linea che può essere richiamato sia dall'interno del modulo che dal
menu principale. Un particolare molto importante che vale la pena di
sottolineare è che CODE3 GOLD, come tutti gli altri decoder HOKA
Electronics, è disponibile con Help in linea, decodifica Synop e manuali
d'uso in lingua Italiana. Per chi predilige Windows, Code3 Gold dalla
versione 1.5W in poi è corredato anche di Help in formato HLP.
CODE3 GOLD e DSP
Il termine DSP ormai è entrato nel vocabolario dei termini radio e
computer ed il suo significato non è più un mistero per nessuno; Digital
Signal Processing, ovvero elaborazione del segnale in modo digitale.
Per ottenere buoni risultati nella decodifica dei segnali RTTY, buona
parte degli onori e oneri è stata sempre affidata ai filtri di media
frequenza del ricevitore; dovevano essere tanti, perché le larghezze dei
vari segnali sono tante, buoni, perché dovevano essere molto lineari in
modo da evitare distorsioni, e con il solito 'difetto' di essere sempre
troppo costosi. Oggi alcuni ricevitori altamente professionali e
innovativi utilizzano al posto dei filtri tradizionali sofisticati
sistemi DSP che consentono di avere a disposizione un numero pressoché
illimitato di larghezze di banda con caratteristiche ottime su tutta la
gamma, ma anche questi ricevitori hanno il solito 'difetto' di essere
sempre troppo costosi per essere utilizzati per hobby.
Da qui l'idea di sfruttare il computer per realizzare oltre alla
decodifica, anche un filtro DSP con caratteristiche ideali per l'impiego
con segnali RTTY. Ma vediamo praticamente cosa ci consente di fare CODE3
GOLD con il suo sistema DSP.
A differenza dei filtri meccanici o a cristallo, il filtro DSP effettua
un taglio molto preciso e molto ripido. Il grande vantaggio
dell'utilizzare un filtro DSP via software è sicuramente nella
possibilità di variare con continuità, e in tempo reale, i parametri che
ne regolano il funzionamento, così da poter disporre sempre di un filtro
ottimizzato per l'esigenza del momento. Questo si traduce in maggior
flessibilità e potenzialità di tutto il decoder, che può funzionare
correttamente, a differenza dei sistemi tradizionali, anche in presenza
di segnali con forte rapporto Signal/Noise.
Pensate che ora con CODE3 GOLD segnali multitonali come PICCOLO e
COQUELET possono essere decodificati correttamente fino a livelli di -12
dB S/N, mentre con CODE3 ed altri demodulatori, sono necessari segnali
di almeno + 15 dB per ottenere una decodifica perfetta. Come certamente
potrete immaginare, questi 27 dB di divario consentono di avvicinarci a
risultati fino ad ora possibili solo con sistemi altamente
professionali.
Potenzialità dei filtri di CODE3 GOLD
Parte fondamentale di CODE3 GOLD è senza dubbio il sistema basato
sui filtri DSP e Shift Speed Measurement. L'analizzatore di spettro, ha
di default una larghezza di banda di 2 kHz, ovvero 1000 Hz sopra e sotto
al valore di Centro Frequenza, e consente di 'vedere', sintonizzare ed
effettuare diverse importanti misure sul segnale in esame.
Teoricamente, e compatibilmente con il segnale che si intende esaminare
e decodificare, CODE3 GOLD consente di selezionare valori di Centro
Frequenza compresi tra poche centinaia di Hz e superiori a 3.5 kHz. In
caso di segnali deboli o interferiti, è possibile con estrema facilità,
regolare la banda passante del Roofing Filter indicata graficamente
dalla linea posta sotto la scala graduata dell'analizzatore di spettro,
premendo il tasto [S] seguito da [1]÷[9] dove [1] seleziona valori di
banda passante stretti, mentre i numeri successivi selezionano via via
una banda passante più ampia. Una pratica tabella che riporta tutti i
valori prefissati di banda passante apparirà dopo aver premuto il tasto
[S]. Il fattore del Roofing Filter va selezionato in modo tale che
l'indicatore di banda passante contenga solo il segnale in esame.

Larghezza di banda 2 KHz
|
In questo esempio,
il Roofing Filter è regolato a [S][0] come di default, per avere
la massima larghezza di banda disponibile ovvero +1000 e -1000
Hz sopra e sotto il Centro Frequenza selezionato. |
In questo esempio,
il Roofing Filter è stato regolato con [S][7] per avere una
larghezza di banda di 400 Hz, ovvero 200 Hz sopra e sotto il
Centro Frequenza, così da eliminare tutto quello che troveremo
da 1550 Hz a scendere e da 1950 Hz a salire.
|

Larghezza di banda 400 Hz
|
 |
Ecco un esempio
che sicuramente non ha bisogno di grandi spiegazioni; abbiamo
preso in esame un segnale abbastanza complesso come il Twinplex.
Qui, Shift Speed Measurement con banda passante di 2 kHz, mostra
solo un cumulo informe da dove appena si intravede la
disposizione dei toni di questo segnale. |
Restringendo
la banda passante a 600 Hz, è possibile vedere perfettamente i
quattro toni che compongono il segnale, la velocità, e lo shift.
|
 |

MFSK Coquelet a 13 Toni
|
Grazie al
sofisticato sistema di filtri DSP di CODE3 GOLD, anche segnali
particolari come questo MFSK Coquelet a 13 toni, possono essere
facilmente sintonizzati e decodificati. |
Per facilitare l'identificazione dei
segnali HF CODE3 GOLD dispone di un sofisticato sistema di
Auto-Classificazione, in grado di riconoscere in pochi istanti il
segnale in esame. Questo modulo incluso nella versione base riesce a
riconoscere con precisione, oltre ai sistemi forniti di serie come
standard, anche tutti i sistemi decodificabili solo con i moduli
opzionali per HF e tutti quei sistemi che non si possono decodificare.
I seguenti sistemi sono riconosciuti attraverso l'analisi dell'ordine
dei bit e della velocità Baud: SITOR A in 'ISS', SITOR A in 'IRS', SITOR
B FEC, CCIR 242 a 2 Ch. (ARQ-M2-242), CCIR 242 a 4 Ch. (ARQ-M4-242),
CCIR 342 a 1 Ch. (ARQ- E3), CCIR 342 a 2 Ch.(ARQ-M2), CCIR 342 a 4 Ch.
(ARQ-M4), ARQ-E, ARQ-E3, FEC-A, FEC-S, ARQ6-70, ARQ6-90, ARQ6-98, TOR-G
10, TOR-G 11, ARQ-S-4, ARQ-S-5, ARQ-S-6, BAUDOT con 1, 1.5 o 2 bit di
Stop, ROU-FEC, POL-ARQ, SW-ARQ.
Per i seguenti modi la classificazione avviene mediante il
riconoscimento della velocità Baud: COQUELET MK1, PICCOLO MK6, Crowd 36,
81-81, SOVIET 84, ROU-FEC, NATO 75, AUTOSPEC, ARTRAC, ARS-GUARD e RS-ARQ.
|
